川滬閥門產品圖片
川滬首頁 >> 產品展示 >> 氣動調節閥 >>氣動調節閥配電氣轉換器

氣動調節閥配電氣轉換器|氣動不銹鋼調節閥

氣動調節閥配電氣轉換器
氣動調節閥配電氣轉換器

一、氣動調節閥配電氣轉換器 閥門概述

氣動調節閥配電氣轉換器，是由氣動單座調節閥和氣動套筒調節閥和電氣轉換器組成。氣動調節閥和電氣轉換器分開安裝。電轉換器安裝在控制箱中，通過氣路和安裝在管道上的氣動調節閥連接起來實現控制。QZD型電氣轉換器系氣動單元組合儀表轉換單元申一個品種，它用以將DDZ型調節器，變速器輸出的4～20mA;0～10mA電流聯絡信號，經電氣轉換器成比例地轉換為0.02～0.1MPa(0.2～1kgf/cm2)氣動模似信號，作為氣動薄膜調節閥和氣動閥門定位器的氣動控制信號，以及電動儀表與氣動儀表之間的信號轉換。
氣動調節閥配電氣轉換器廣泛應用于石油、化工、電站、化纖、冶金和輕紡等工業生產的自動控制過程中。

二、氣動調節閥配電氣轉換器 技術參數

氣動單座調節閥 閥體

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直線性、等百分比
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯

氣動套筒調節閥 閥體

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 10 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600
等百分 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 平衡式閥芯(套筒導向)
流量特性 直線性、等百分比

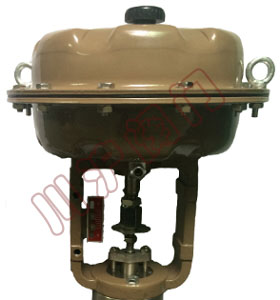

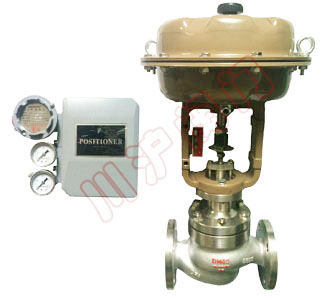

三、氣動調節閥配電氣轉換器 氣動執行機構產品圖片

氣動調節閥配電氣轉換器 氣動執行機構
氣動調節閥配電氣轉換器 氣動執行機構

四、氣動調節閥配電氣轉換器 氣動執行機構技術參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

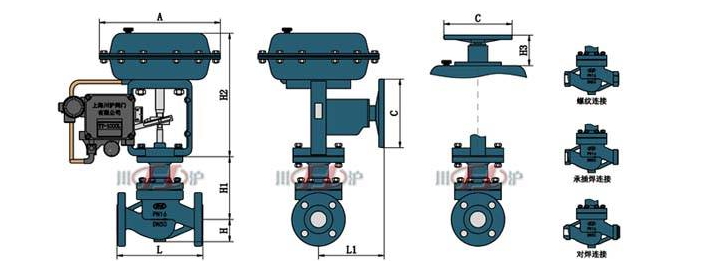

五、氣動調節閥配電氣轉換器 結構圖

氣動調節閥配電氣轉換器 結構圖
氣動調節閥配電氣轉換器 結構圖

六、氣動調節閥配電氣轉換器 連接尺寸

氣動單座調節閥 連接尺寸

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 181 184 200 222 254 276 298 352 410 451 600
PN40 194 197 200 235 267 292 317 368 425 473 610
PN64 206 200 210 251 286 311 337 394 440 508 650
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
H1 132 132 158 170 179 214 221 234 270 294 331
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 289 289 289 289 289 347 347 347 476 476 476
A 282 282 282 282 282 360 360 360 470 470 470
C 220 220 220 220 220 270 270 270 320 320 320

氣動套筒調節閥 連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 181 184 200 222 254 276 298 352 410 451 550 640 880
PN40 194 197 200 235 267 292 317 368 425 473 640 760 910
PN64 206 200 210 251 286 311 337 394 440 508 670 810 950
H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 195 230
PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5 205 245
PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5 230 260
H1 132 132 158 170 179 214 221 234 270 294 331 390 450
H2 298 298 298 298 298 380 380 380 510 510 510 650 650
H3 180 180 180 180 180 236 236 236 310 310 310 380 380
L1 280 280 280 280 280 350 350 350 475 475 475 560 560
A 282 282 282 282 282 360 360 360 470 470 470 580 580
C 220 220 220 220 220 270 270 270 320 320 320 400 400

七、氣動調節閥配電氣轉換器 訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
10.附件（電氣閥門定位器、過濾減壓器、電磁閥、保位閥、閥位開關、手輪）
