一、氣動壓力控制系統 概述

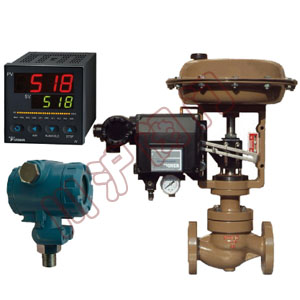

上海川滬閥門有限公司設計的氣動壓力控制系統，是由氣動調節閥、壓力變送器、壓力調節儀組成，可以完成現代工業過程中對管道壓力的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

二、氣動壓力控制系統 工作原理

以氣體或液體管道或容器中的壓力作為被控制量的反饋控制系統。在許多生產過程中，保持恒定的壓力或一定的真空度常是正常生產的必要條件。很多化學反應需要在恒壓下進行，為保持流量不變也常需要控制主壓力源的壓力恒定。根據不同應用場合，壓力控制可采用不同的方式。當控制性能要求不高時，可采用比較簡單的控制裝置，如壓力調節閥等。對性能要求較高或生產過程比較復雜，宜采用壓力控制系統。壓力控制系統的結構是閉環的，由壓力傳感器、壓力控制器和調節閥組成。

三、氣動壓力控制系統 原理圖

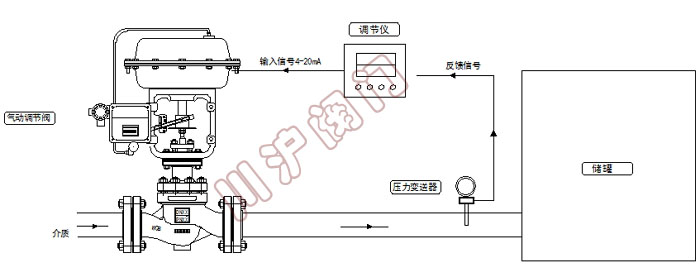

氣動壓力控制系統 原理圖

四、氣動壓力控制系統 調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直線性
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

五、氣動壓力控制系統 調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1
