川滬首頁 >> 產品展示 >> 電動球閥 >> 電動防爆調節球閥

電動防爆調節球閥|電動高平臺調節球閥

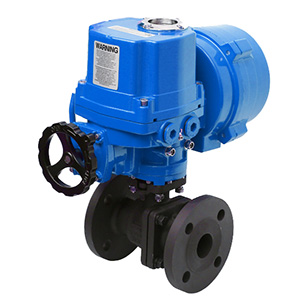

電動防爆調節球閥 電動防爆調節球閥 結構圖
電動防爆調節球閥 電動防爆調節球閥 結構圖

一、電動防爆調節球閥 概述

電動防爆調節球閥是由防爆電動執行機構（默認防爆等級為ExdII BT4，其他的防爆等級需要定制）和球閥閥體（球閥、高平臺球閥）組成。調節型球閥，控制信號4-20mA，反饋信號4-20mA。電裝上帶手輪。
電動防爆調節球閥產品特點:
1.防爆型電動球閥流體阻力小，是所有閥類中流體阻力小的一種，以 AC220V、AC380V或DC24V 電源電壓動作力，接收（4-20mA或1-5VDC）電流信號或電壓信號，即可控制運轉、以 角行程輸出的扭矩轉動球閥0-90°，就能完成啟閉動作或調節動作。
2.全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示 ，手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號， 改變球芯的旋轉角度，實現比例調節動作。
3.球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏量的場合。

二、電動防爆調節球閥 技術參數

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
允許壓差(MPa) ≤公稱壓力
動作范圍 0～90°
閥體形式 二段分體式鑄造閥體
閥蓋形式 整體式
壓蓋型式 螺栓壓緊式
密封填料 聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式 法蘭式、螺紋式(適用于1/2"～2")
閥芯形式 三通球型閥芯
流量特性 近似快開特性
泄露量Q 軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
基本誤差 ±1%
回差 ±1%
死區 ≤1%
配置執行器型號 HQ電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

四、電動防爆調節球閥 電動執行機構參數

執行器類別 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～3000N·M
動作范圍 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 18S～112S
保護裝置 內置過熱保護、過載保護
環境溫度 -20℃～+70℃
手動操作 機械離合機構，配手輪操作
機械限位 2個外部調整螺栓
防護等級 IP65、IP67、可定制IP68
防爆等級 ExdⅡ BT4,ExdⅡ CT6
位置測量 電位計、比例控制單元
驅動電機 鼠籠式異步電機
進線接口 2個 PF 3/4"
殼體材料 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

五、電動防爆調節球閥 閥門性能規范

試驗壓力(Mpa) 公稱壓力(Mpa) 壓力級(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
氣密試驗 0.5～0.7

六、電動防爆調節球閥 外形尺寸數據表

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H
配HQ 360 370 380 392 392 415 425 445 490 510 530 560 635 670
W 157 157 157 157 208 208 256 256 256 256 256 256 380 380
PN1.6MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法蘭連接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.4MPa法蘭連接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36
