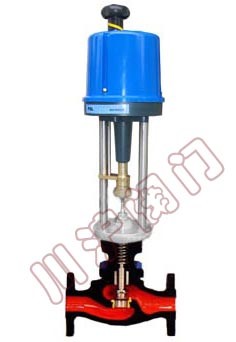

KHLS小口徑電動單座調節閥

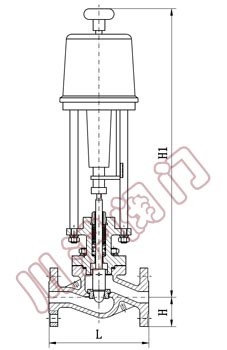

KHLS小口徑單座調節閥 KHLS小口徑單座調節閥 結構圖
KHLS小口徑電動單座調節閥 KHLS小口徑電動單座調節閥 結構圖

一、小口徑電動單座調節閥概述

川滬牌KHLS小口徑電動單座調節閥結構緊湊,流道呈S流線型,使其壓降損失小,流量大,可調范圍廣,流量特性精度高,符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用PSL、3610、3810等電動執行機構,其結構緊湊、輸出力大、產品符合GB/T13927-92的標準。

二、小口徑電動單座調節閥 主要技術參數

型    式:直通單座鑄造球型閥
公稱通徑:20、25、40、50、65、80、100、150、200mm
公稱壓力:ANSI 125、150、300、600
          JIS 10、16、20、30、40K
          PN1.6、4.0、6.4MPa
連接型式:法蘭連接:FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準:JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124-2000等
焊接連接:嵌接焊SW
材    料:鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
上 閥 蓋:常溫型(P):-17~+230℃
        伸長Ⅰ型(E1):-45~-17℃ +230~+566℃
        伸長Ⅱ型(E2I):-100~-45℃
        伸長Ⅱ型(E2W):-196~-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式:螺栓壓緊式
填    料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料 石墨填料
閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:金屬閥座 等百分比特性(%)和線性特性(L),參考流量特性曲線圖
Cv值從0.04~14的高精度流量特性符合IEC534-2標準
軟 閥 座:等百分比特性(%)和線性特性(L),參考流量特性曲線圖
注:關于聚四氟乙烯閥座的工作溫度和壓差,參考流量特性曲線圖
材    料:不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、小口徑電動單座調節閥 電動執行器參數

型   式:DKZ系列電動執行機構;361L系列電子式電動執行機構;RS系列電動執行機構;PSL系列電子式電動執行機構
輸入信號
:DKZ執行機構:Ⅱ型0~10mA·DC(輸入電阻200Ω);Ⅲ型4~20mA·DC(輸入電阻 250Ω) 361L執行機構:4~20mA·DC或1~5V(輸入電阻250Ω) RS執行機構:0~10mA·DC、4~20mA·DC PSL執行機構:4~20mA·DC
電源電壓
DKZ執行機構:220V,50Hz。
361L執行機構:220V,50/60Hz。
RS執行機構:單相控制220V·AC±5%;三相控制380V±5%。
PSL執行機構:單相控制220V,50Hz
手動機構:DKZ執行機構:手輪;361L執行機構:離合式;RS執行機 構:手輪;PSL執行機構:手輪
環境溫度:-20~+60℃
閥作用型式:電關式或電開式

四、小口徑電動單座調節閥 主要性能

泄漏量:金屬閥座:小于閥額定容量的0.01%,符合ANSI B16.104-1976IV級
     軟閥座:小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回  差:氣動帶定位器:小于全行程的1%,不帶定位器:小于全行程的3%(LHA1型小于全行程的5%)
電動配DKZ執行機構為1.5%;配361L執行機構為2%;配RS執行機構為1%;配PSL執行機構為1%
基本誤差:氣動帶定位器:小于全行程的±1%, 不帶定位器:小于全行程的±5%
電動執行器配DKZ執行機構為±2.5%;配361L執行機構為±2%;配RS執行機構為±1%;配PSL執行機構為±1%
注:采用標準的V型聚四氟乙烯填料
可調范圍:50:1(0.25≤Cv≤14)或30:1(CV≤0.16)

五、小口徑電動單座調節閥 CV值和行程

閥芯型式 閥座和流量特性 額定行程 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4.0 6.3 10 14
柱塞閥芯 金屬閥座 等百分比(%) 14.3mm
線性(L)
軟閥座 等百分比(%)
線性(L)
公稱通徑 20
25

注:1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。

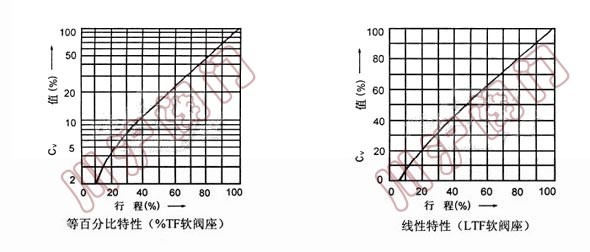

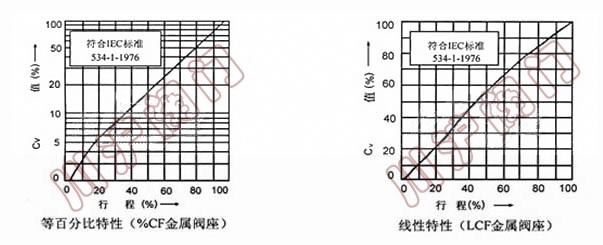

六、小口徑電動單座調節閥 流量特性

流量曲線圖 流量曲線圖 流量曲線圖

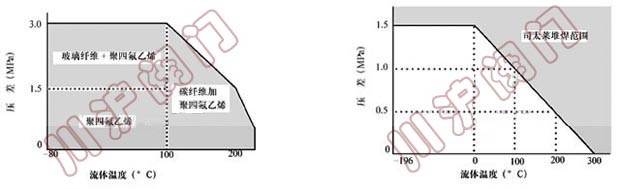

七、小口徑電動單座調節閥 填料的使用溫度及壓力范圍

填料的使用溫度及壓力范圍

八、KHTS電動單座調節閥 外形連接尺寸及重量

法蘭距

公稱通徑 L
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 JIS 16K RF ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 ANSI 600RF JIS 40K RF PN6.4 ANSI 150 RJ ANSI 300 RJ ANSI 600 RJ JIS 20K 溝槽型嵌入型 JIS 30K溝槽型嵌入型 ANSI 300 LG ANSI 600 SW、BW
20 184 190 194 206 - 206 206 198 208 203 206
25 184 193 197 210 197 210 210 198 212 206 210

注:法蘭距符合IEC534的標準。

外形尺寸

H1 D H
常溫型P 伸長Ⅰ型E1 伸長Ⅱ型E2I 伸長Ⅱ型E2W
375 525 685 900 218 40
450 600 760 975 267 40
