川滬首頁 >> 產品展示 >> 止回閥 >> H14不銹鋼內螺紋止回閥

H14不銹鋼內螺紋止回閥

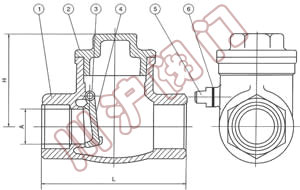

H14不銹鋼內螺紋止回閥 H14不銹鋼內螺紋止回閥,結構圖
H14不銹鋼內螺紋止回閥 H14不銹鋼內螺紋止回閥 結構圖

一、H14不銹鋼內螺紋止回閥 性能規范

公稱壓力 PN 1.6, 2.5, 4.0, 6.4 MPa
強度試驗壓力 PT 2.4, 3.8, 6.0, 7.6
低壓氣密封試驗壓力 0.6
高壓氣密封試驗壓力 2.0, 3.0, 4.8, 7.6
適用介質 H14W-(16-64)C H14W-(16-64)P H14W-(16-64)R
水、油品、汽 硝酸類 醋酸類
適用溫度 -40～180

二、H14不銹鋼內螺紋止回閥 主要零件材料

序號NO. 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閥蓋 不銹鋼CF8M/CF8
3 搖桿插銷 不銹鋼316/304
4 閥瓣 不銹鋼CF8M/CF8
5 螺塞 不銹鋼316/304
6 螺塞墊片 聚四氟乙烯PTFE

三、H14不銹鋼內螺紋止回閥 主要連接尺寸及重量 單位：mm

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3"
A 15 20 25 32 40 50 65 80
H 42 51 60 67 75 81 93 104
L 65 80 90 105 120 140 180 200
重量WT(kg)
 310 445 680 1040 1490 2020
