川滬首頁 >> 產品展示 >> 水力控制閥 >> ZLF自力式平衡閥

ZLF自力式平衡閥

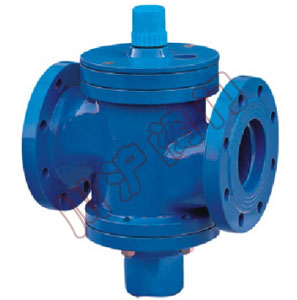

ZLF自力式平衡閥 ZLF自力式平衡閥,結構圖

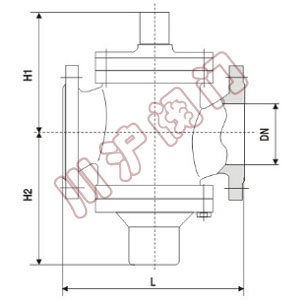

ZLF自力式平衡閥 ZLF自力式平衡閥結構圖

一、ZLF自力式平衡閥 結構特點

ZLF自力式平衡閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統的流量不變的閥門，具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質。運行前一次性測試調節，可使系統流量自動互定在預先設置的設定直，該閥門流量調節準確，操作簡單，運行平穩，性能可靠，使用壽命長。

五、ZLF自力式平衡閥 主要技術參數

型號 ZLF-16
公稱壓力 1.6MPa
殼體試驗壓力 2.4 MPa
使用介質 水、油等非腐蝕性液體
介質溫度 0~80℃

五、ZLF自力式平衡閥 主要零件材料

零件名稱 閥體、閥蓋 閥桿 閥瓣 膜片
材料 灰鑄鐵、鑄鋼 不銹鋼 鑄銅 丁腈橡膠

六、ZLF自力式平衡閥 連接尺寸

公稱通徑 DN（㎜） L H H1 流量控制范圍 ㎡/h
15 110 72 70 0.1～1
20 110 72 70 0.1～1.5
25 115 81 74 0.2～2
32 160 108 91 0.5～4
40 200 138 147 1～6
50 215 138 147 2～10
65 230 143 154 3～15
80 275 170 189 5～25
100 290 193 211 10～35
125 310 208 227 15～50
150 350 254 260 30～80
200 430 289 303 40～180
250 520 325 367 100～300
300 635 357 430 150～1500
350 670 372 495 200～7000
備注 DN15-25為螺紋連接

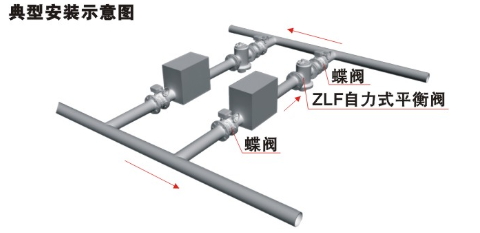

七、ZLF自力式平衡閥 安裝示意圖

ZLF自力式平衡閥安裝示意圖
