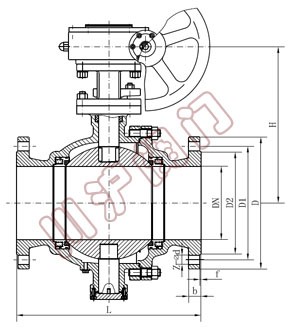

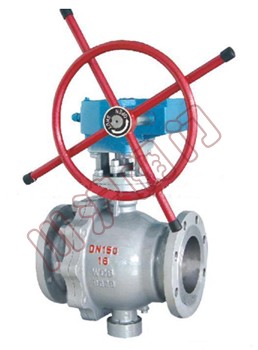

Q347固定式球閥 Q347固定式球閥 尺寸圖
Q347固定式球閥 Q347固定式球閥 尺寸圖

一、Q347固定式球閥 主要零件及材質

零件名稱 材質
GB ASTM
閥體 WCB A216-WCB
彈簧 60Si2Mn AISI 9260
密封圈 PTFE PTFE
球體 1Cr18Ni9Ti SS 304
鍵 45 AISI C 1045
填料 PTFE PTFE
閥桿 1Cr13 A276-410
填料壓蓋 WCB A216-WCB
支架 WCB A216-WCB
壓套 25 A105
“ 0”型密封圈 橡膠 Rubber 橡膠 Rubber
滑動軸承 PTFE ＆stainless steel PTFE ＆stainless steel
螺柱 35CrMoA A193-B7
螺母 35 A194-2H
閥座 25 A105
墊片 橡膠 Rubber Viton
螺釘 35 A193-B7
固定軸 1Cr13 A276-410
底蓋 25 A105
排污螺塞 25 A105
閥蓋 WCB A216-WCB

二、Q347固定式球閥 技術規范

設計依據 GB系列 GB API系列 API
設計標準
 GB/T12237 API6D ANSI B16.34
法蘭連接結構長度
GB/T12221 API6D ANSI B16.10
結構長度（焊接）
 GB/T15188.1 API6D ANSI B16.10
連接法蘭
 GB/T9113
JB/T79
HG20592		 ANSI B16.5、B16.47
對焊端
GB/T12224 ANSI B16.25
試驗和檢驗
GB/T9092 AP16D API598

三、Q347固定式球閥 試驗壓力

壓力等級
試驗壓力 (MPa)
公稱壓力 (PN)
磅級 (class)
殼體試驗
密封試驗
1.O - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 1Ok 2.4 1.5
- 20k 5.8 4.0
