川滬首頁 >> 產品展示 >> 球閥 >> 長輸管線球閥

長輸管線球閥

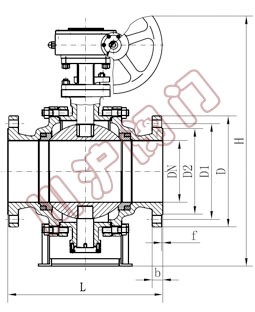

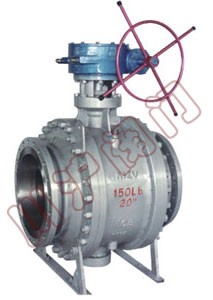

長輸管線球閥 長輸管線球閥 結構圖
長輸管線球閥 長輸管線球閥 結構圖

一、長輸管線球閥 產品特點

長輸管線球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。

長輸管線球閥不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能 好，適用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油煉制，天然氣開采與輸送系統理想的用閥選擇。

二、長輸管線球閥 主要零件及材質

零件名稱
材質
GB ASTM
閥體 Body WCB、A105 A1 82 F31 6
彈簧 Spring 60Si2Mn 31 6
密封圈 eat   增強聚四氟乙烯 RPTFE
球體 Ball A105+ENP A182F316
鍵 Key 45 316
填料 Stuffing PTFE PTFE
閥桿 Stem 2Cr13+鍍鎳磷 2Cr13+ENP 316
填料壓蓋 Gland WCB A216-WCB
支架 Yoke WCB A2 6-WCB
壓套 Cover A105 316
“ O”型密封圈“O”Ring 橡膠 Rubber 橡膠 Rubber
滑動軸承 Sliding bearing 不銹鋼 +PTFE 316+PTFE
螺柱 Stud 35CrMoA 316
螺母 Nut 35 316
閥蓋 Bonnet WCB A2 6-WCB
閥座 Seat Ring A105+ENP 316
墊片 Gasket 柔性石默 +不銹鋼
Craphite+atainless steel 		柔性石默+316
Craphite+316
底蓋 Bottom cover A105 316
固定軸 Fixed spindle 1Cr13 A276-410
螺釘 Screw nial 35 316
排污螺塞 Blowoffscrew 25 316

三、長輸管線球閥 主要性能及規范

公稱壓力 PN(MPa) 高使用壓力 試驗壓力 (MPa) 壓力級 高使用壓力 試驗壓力 (MPa)
(Mpa) 殼體 高壓液密封 低壓氣密封 (Mpa) 殼體 高壓液密封 低壓氣密封
1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 21.6 0.6
2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62
4.0  4.0  6.0  4.4 CLASS600 10.2 15.3 11.23
6.4 6.4 9.6 7 CLASS900 15.1 23 16.85
1O.0  10.0  1.5 1.1 CLASS1500 25.1 37.5 27.5
應用規范 結度長度核 CB12221-89 ANSI B16.10
法蘭尺寸按 JB79-59 GB 9113 HG20592-97 ANSI B16.5
焊接標準按 CB12224-89 ANSI B16.25
檢驗試驗按 JB/T 9092-89 API 598
適用工況 適用介質 天然氣、液化氣、石油等介質
適用溫度
-28℃~≤150℃
驅動方式 蝸輪傳動、氣動、電動、氣液聯動等
詳細的安裝尺寸請參閱樣本《主要外型及連接尺寸表》
