川滬首頁 >> 產品展示 >> 球閥 >> API美標、JIS日標球閥

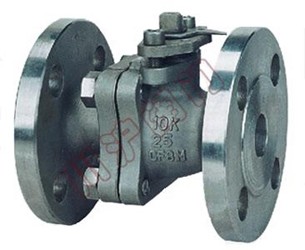

API美標、JIS日標球閥

API美標、JIS日標球閥 API美標、JIS日標球閥
API美標球閥 JIS日標球閥

一、API美標、JIS日標球閥 　產品特點

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等。
公稱通徑：DN 15-250 1/2"～10"

二、API美標、JIS日標球閥 技術規范

設計依據 日標系列 美標系列
設計標準 BS5351 AP16D ANSI B16.34
法蘭連接結構長度 JIS B2002 AP16D ANSI B16.10
結構長度(焊接) - AP16D ANSI B16.10
連接法蘭 JIS B2212 B2214 ANSI B16.5、B16.47
對焊端 - ANSI B16.25
試驗和檢驗 JIS B2003 AP16D AP1598

三、API美標、JIS日標球閥 試驗壓力

試驗壓力(MPa）
磅級（Class） 殼體試驗 密封試驗
150 3.0 2.2
300 7.6 5.6
600 15.0 11.0
10K 2.4 1.5
20K 5.8 4.0

四、API美標、JIS日標球閥 主要零件材質

名稱 WCB類 　
CF8類 		CF3類 CF8M類 CF3M類
閥體左體 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球體 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
閥桿 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
閥座 PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
彈簧   3yc-7/17-49H
O形圈 NBR 氟橡膠
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

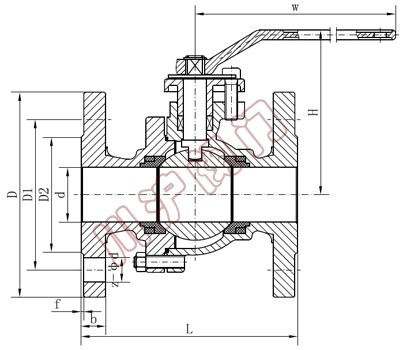

五、API美標、JIS日標球閥 主要外形及連接尺寸表

API美標、JIS日標球閥 主要外形及連接尺寸表

美標球閥

公稱壓力 公稱通徑 d L D D1 D2 b f Z-Φd H W
Class 150 1/2" 13 108 89 60.5 35 11.5 1.6 4-16 79 135
3/4" 19 117 98 70 43 11.5 1.6 4-16 84 135
1" 25 127 108 79.5 51 12 1.6 4-16 95 170
1-1/4" 32 140 117 89 64 13 1.6 4-16 103 170
1-1/2" 38 165 127 98.5 73 15 1.6 4-16 111 200
2" 51 178 152 120.5 92 16 1.6 4-19 120 200
2-1/2" 64 190 178 139.5 105 18 1.6 4-19 153 300
3" 76 203 190 152.5 127 19 1.6 4-19 163 300
4" 102 229 229 190.5 157 24 1.6 8-19 182 400
5" 127 356 254 216 186 24 1.6 8-22 260 500
6" 152 394 279 241.5 216 26 1.6 8-22 280 800
8" 203 457 343 298.5 270 29 1.6 8-22 - 1100
Class
300 		1/2" 13 140 95 66.5 35 15 1.6 4-16 79 135
3/4" 19 152 117 82.5 43 16 1.6 4-19 84 135
1" 25 165 124 89 51 18 1.6 4-19 95 170
1-1/4" 32 178 133 98.5 64 19 1.6 4-19 103 170
1-1/2" 38 190 156 114.5 73 21 1.6 4-22 111 200
2" 51 216 165 127 92 23 1.6 4-22 120 200
2-1/2" 64 241 190 149 105 26 1.6 8-19 153 300
3" 76 283 210 168.5 127 29 1.6 8-22 163 300
4" 102 305 254 200 157 32 1.6 8-22 182 400
5" 127 381 279 235 186 35 1.6 8-22 260 500
6" 152 403 318 270 216 37 1.6 12-22 280 800
8" 203 502 381 330 270 42 1.6 12-25 - 1100

日標球閥

公稱壓力 公稱通徑 d L D D1 D2 b f Z-Φd H W
JIS10K 15 15 108 95 70 52 12 1 4-15 79 135
20 20 117 100 75 58 14 1 4-15 84 135
25 25 127 125 90 70 14 1 4-19 95 170
32 32 140 135 100 80 16 2 4-19 103 170
40 38 165 140 105 85 16 2 4-19 111 200
50 50 178 155 120 100 16 2 4-19 120 200
65 64 190 175 140 120 18 2 4-19 153 300
80 76 203 185 150 130 18 2 8-19 163 300
100 100 229 210 175 155 18 2 8-19 182 400
125 125 356 250 210 185 20 2 8-23 260 500
150 150 394 280 240 215 22 2 8-23 280 800
200 200 457 330 290 265 22 2 12-23 - 1100
JIS20K 15 15 140 95 70 52 14 1 4-15 79 135
20 20 152 100 75 58 16 1 4-15 84 135
25 25 165 125 90 70 16 1 4-19 95 170
32 32 178 135 100 80 18 2 4-19 103 170
40 38 190 140 105 85 18 2 4-19 111 200
50 50 216 155 120 100 18 2 8-19 120 200
65 64 241 175 140 120 20 2 8-19 153 300
80 76 283 200 160 135 22 2 8-23 163 300
100 100 305 225 185 160 24 2 8-23 182 400
125 125 381 270 225 195 26 2 8-25 260 500
150 150 403 305 260 230 28 2 12-25 280 800
200 200 502 350 305 275 30 2 12-25 - 1100
