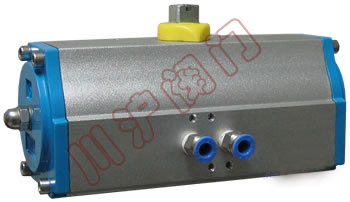

TH(QGSY)精小型氣動執行機構

一、TH(QGSY)精小型氣動執行機構 概述

TH精小型氣動執行機構，是引進意大利先進工藝技術，自行研發生產。并通過專業閥門測試中心對該產品進行全方位的測試。它以壓縮空氣為動力，通過齒輪活塞傳動將氣缸內氣壓轉換為90°的扭矩�？勺饔糜诟黝愋D型直行程類調節閥、球閥、蝶閥截止閥、旋塞閥等。

TH(QGSY)精小型氣動執行機構

二、TH(QGSY)精小型氣動執行機構 產品特點

1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°兩閏置有±4°的可調范圍。確保與閥門的同步精度。

三、TH(QGSY)精小型氣動執行機構 工作環境

1、環境溫度：-20℃～70℃
2、相對溫度：≤90℃（25℃時）
3、不含強腐蝕介質。
4、無強烈振動。
5、潤滑：在正常工作條件下，無需添加潤滑劑。

四、TH(QGSY)精小型氣動執行機構 工作原理

TH(QGSY)精小型氣動執行機構工作原理 TH(QGSY)精小型氣動執行機構工作原理
A工作孔進氣，B工作孔斷氣，氣缸內氣壓推動活塞向兩邊移動，輸出軸逆時針旋轉，帶動閥門實現啟閉操作。 B工作孔進氣，A工作孔斷氣，氣缸內氣壓推動活塞向中心合攏，輸出軸順時針旋轉，帶動閥門實現啟閉操作。
TH(QGSY)精小型氣動執行機構結構圖

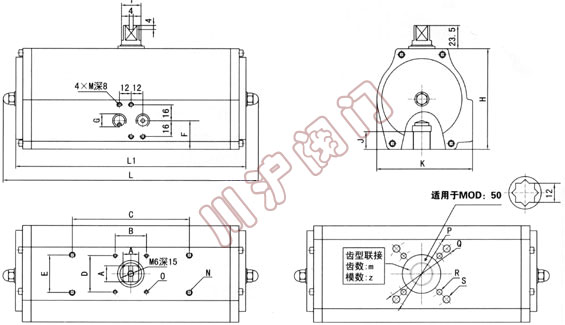

五、TH(QGSY)精小型氣動執行機構 安裝尺寸

MOD A B C D E F G H фI J K L L1 m z N O фP фQ R S
50 16 / 80 / 30 27.5 1/4″ 72 20 10 67 194 162 / / M5×10 / 36 / M5×7.5 /
65 16 / 80 / 30 27.5 1/4″ 88 20 30 82 242 202 0.5 54 M5×10 / / 70 / M6×8
80 16 80 130 30 30 27.5 1/4″ 102 20 30 98 278 236 0.5 54 M6×10 M4×8 / 70 / M8×11
105 16 80 130 30 30 31.5 1/4″ 134 30 30 123.5 364 320 0.5 54 M6×10 M4×8 70 102 M8×8 M10×12
125 22 80 130 30 30 31.5 1/4″ 153 30 30 141 442 400 0.5 54 M8×12 M4×8 70 102 M8×8 M10×14
160 22 80 130 30 30 35 3/8″ 190 40 40 180 520 470 0.8 52 M8×12 M4×8 102 125 M10×12 M12×14

六、TH(QGSY)精小型氣動執行機構 輸出扭矩表

型號/輸出力矩N.M/氣壓Mpa 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
TH-50 9.6 14.4 19.2 24 28.8 33.6 38.4 43.2
TH-65 27.3 40.9 54.58 68.2 81.8 95.5 109.1 122.8
TH-80 47.2 70.8 94.49 118 141.7 165.3 181.9 212.6
TH-105 118.7 178 237.3 296.7 356 415.4 474.7 534.1
TH-125 192 288.5 384.6 480.8 577 673 769.2 865.4
TH-160 409.6 614.4 819.2 1024 128.9 1433.7 1638.5 1843.3
