HEP定位器

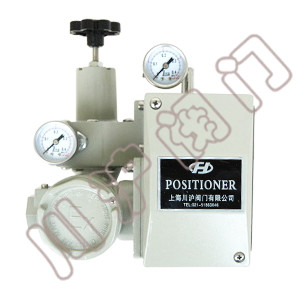

一、HEP定位器 概述

上海川滬閥門有限公司生產的HEP型單作用電-氣閥門定位器（包括：HEP-15隔爆型、HEP-16本安型、HEP-17防水型）是CV3000系列新型調節閥的主要附件。

 HEP系列單作用電氣閥門定位器是引進國外新設計，由本廠開發成功的產品。其技術性能均達到國外同類產品水平，并經“國家級儀器儀表防爆安全監督檢驗站”檢驗合格，獲得國家級防爆合格證書。

 HEP型單作用電-氣閥門定位器（包括：HEP15隔爆型、HEP16本安型、HEP17防水型）的作用是把調節裝置輸出的電信號變成驅動調節閥動作的氣信號，而且具有閥門定位功能，即克服閥桿摩控力，抵消被調價質壓力變化而引起的不平衡力，從而使閥門開度對應于調節裝置輸出的控制信號，實現正確定位。由于本定位器具有防爆結構，故能使用于爆炸危險場所。

二、HEP定位器 技術參數

(1)、精度：小于全行程±1%。

(2)、回差：小于全行程1%。

(3)、死區：小于全行程0.4%。

(4)、特性：線性(可改變成快開、等百分比特性)。

(5)、氣源壓力：0.14-0.16MPa 0.17-0.5MPa。

(6)、大流量：140NL/min(當氣源壓力在0.14MPa時)。

(7)、耗氣量：5NL/min(當氣源壓力在0.14MPa時)。

(8)、環境溫度：-25℃～+55℃。

(9)、環境濕度：10-90%RH。

(10)、大行程速度：4mm/秒(配ZH -22執行機構時)。

(11)、輸入阻抗：250 Ω(4-20mADC) 100Ω(10-50mADC)。

(12)、電氣連接：G1/2螺紋。

(13)、氣管連接：卡套式氣管接頭(φ6或φ8)。

(14)、防爆(防護)型式(等級)：隔爆型d(Diibt6)，本質安全型 i(iaIICT6)

(15)外殼材料：鋁合金 噴朔工藝處理

(16)外形尺寸：392.5*141.5*231(mm)(長*寬*高)

(17)重 量： 3.5kg

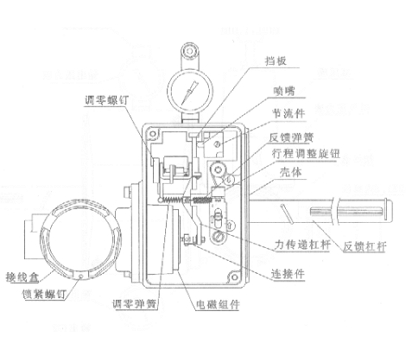

三、HEP定位器 產品特點

1、引進國外先進設計，具有可靠性高、體積小、重量輕等特點。

2、磁電組件部分采用新型動圈結構，可靠、穩定、線性好。

3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。

4、量程、零點調整鈕采用手輪式，調整方便、并帶有鎖定裝置。

5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。

6、防爆性能：本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。

7、結構緊湊，精密可靠 本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴朔工藝處理.生產制造標志永久性等，具備了良好的防腐性能�！�

8、本定位器可根據要求.附采用活動可調節阻尼機構，使具有輸出流量可調的特點。

 綜合以上等技術性能特點，故HEP系列定位器可滿足不同的類型單.雙作用，正.反作用的各類氣動執行器要求。具有國際水平的較為先進可靠可行的技術性能和特色。

四、HEP定位器 訂貨須知

訂貨時請說明：（訂貨時應根據用戶使用條件要求，按產品選型樣本暨使用說明書）

1、商標型號：例：常儀HEP-15。 作為提供用戶的常規型標準產品；同時建議訂購使用與本定位器配（套）合工作的QFHA壓力器（過濾器，減壓器）。附：訂貨一般只要僅寫上或報上商標型號（例：HEP-15）即可正常供貨。

2、輸入信號范圍，防爆（防護）型式（等級）

3、作用型式：（單作用不是雙作用）；動作型式（直行程還是角行程）附：本定位器作用方式，正反作用可方便調換校整，正反作用不必注明，常規型以正作用提供。

4、凸輪特性（一般調節閥凸輪特性為線性，不必注明，等百分比和非線需特注）

5、執行機構行程（如用戶需100mm或超過100mm行程調節閥配套時，訂貨需特殊注明）

6、附件：（常規的附件可隨定位器提供）非常規附件安裝聯板，運動聯板組件是否要，要請?zhí)峁﹫?zhí)行機構型號，氣管外徑。

7、1/3、1/4斷幅用戶必須注明。

8、本定位器與調節閥配套使用。亦可配各類型二位式氣動執行機構，實現比例調節。如有特殊需要，可與供應方協商，特殊說明。
