川滬首頁 >> 產品展示 >> 氣動球閥 >> 氣動保溫球閥

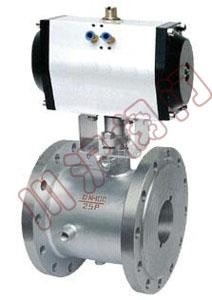

BQ641F氣動保溫球閥

BQ641F氣動保溫球閥 BQ641F氣動保溫球閥尺寸圖
氣動保溫球閥 氣動保溫球閥 尺寸圖

一、氣動保溫球閥 閥門特性

氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

二、氣動保溫球閥 技術規范

設計標準 ASME B 16.34 GB/T12224
結構長度 ASME B 16.10 GB/T12221
連接法蘭 ASME B 16.5、JB/T 79
驅動方式 手動、電動、氣動
試驗和檢驗 JB/T9092 API 598
適用介質 重油、膠類等易凝固介質

三、氣動保溫球閥 主要零件材料

序號 零件名稱 材質
C P R
1 夾套 25 SUS304 SUS304
2 閥座 WCB SUS304 SUS316
3 閥體 25 SUS304 SUS316
4 密封圈 RPTFE、PTFE、對位聚苯
5 球體 SUS304 SUS304 SUS316
6 閥桿 1Cr13 SUS304 SUS316
7 填料 柔性石墨 、RPTFE、PTFE
8 填料壓蓋 WCB SUS304 SUS316

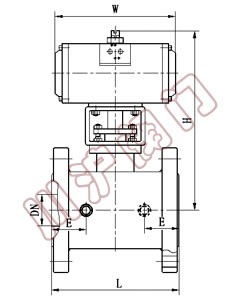

四、氣動保溫球閥 主要外型尺寸

公稱通徑（DN） L E H W 管螺紋
(mm) (in) P
20 3/4" 117 58.5 101 170 G3/4"
25 1" 127 62.5 106 170 G3/4"
40 1 1/2" 165 63.5 125 250 G3/4"
50 2" 178 68 135 250 G3/4"
80 3" 229 82 193 350 G3/4"
100 4" 254 83 265 420 G3/4"
150 6" 292 95 355 1000 G3/4"
200 8" 330 100 410 1300 G3

訂購須知
1、請?jiān)谟嗀洉r(shí)提供詳細口徑規格、交貨地地、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
