襯氟球閥結構形式和參數

球體繞垂直于通道的軸線旋轉而啟閉通道的閥門稱為球閥。在球閥的過流面上襯一層氟塑料， 用來隔絕介質與金屬殼體的接觸，這樣的閥門便稱為襯氟球閥。
襯氟球閥也是一種帶球形關閉件的旋塞閥。與球體相配的閥座為圓形，故在圓周上的密封應力是相同的。襯氟球閥球體與閥座密封面都襯有氟塑料，為軟密封結構，能很好地吻合。從密封的角度看，球閥的構想是很優異的。
為使襯氟球閥結構經濟，大部分球閥帶縮口及約為3/4公稱尺寸的文丘里式流道�？s口球閥的壓力損失較小，以致通常沒有理由要去增加費用來使用全通道的襯氟球閥。但是，有些場合卻必須使用不縮口的球閥，例如，當管道必須進行清管掃線時，按API6D《管線閥門》生產的球閥，必須是全通徑閥門。

(1)襯氟球閥性能參數
襯氟球閥的參數范圍如下:
公稱尺寸DN10~600
公稱壓力PN2.5~25
工作溫度t<150℃
適用介質強酸、 強堿類

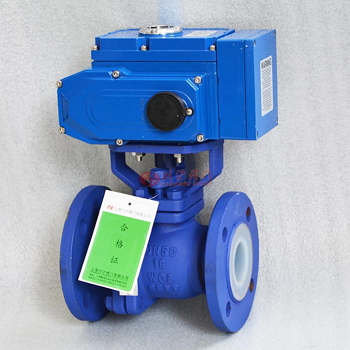

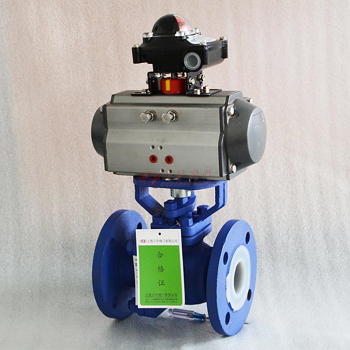

電動襯氟球閥圖片和氣動襯氟球閥圖片

(2)襯氟球閥結構形式
襯氟球閥結構形式主要有浮動球式和固定球式。浮動球結構球閥中有直通式，Y形三通式，L形三通式，T形三通式。固定球結構球閥中有直通式和四通式。
直通式襯氟球閥用于截?cái)喔�蝕性介質，應用為廣泛。多通球閥可改變介質流動方向或進行分配，襯氟球閥廣泛應用于防腐蝕工業管線。球閥的介質流動方向不受限制。球閥壓力、通徑使用范圍較寬，但使用溫度受氟塑料材料的限制和制約。
襯氟球閥是近幾十年來發展為顯著的閥種。特別是大口徑球閥已經脫出了傳統用于放流和斷流的使用概念，越來越多地用來代替?zhèn)鹘y(tǒng)節流的截止閥。隨著球閥結構的創新發展，新材料的開發應用，特別是內件結構的改進，它的使用范圍也隨之?dāng)U大。在流程工業的節流中，它已經打破了截止閥的“一統天下”的局面，成為控制閥的工業領域中發展快的一種閥門，這是因?yàn)樾�轉90啟閉的球閥在流量控制方面有比截止閥更大的優點。
①不像截止閥那樣啟閉時閥桿穿過填料易于拉傷填料和泄出介質，易使閥桿在大氣中腐蝕。
②由于驅動裝置和定位器技術發展，特別是計算機集成處理系統(CTPEM)的應用，使包括球閥在內的旋轉90^啟閉閥門更適于應用在控制系統中。
③調節范圍大，同一尺寸的球閥比截止閥的流量調節范圍要大10~20倍，球閥的可調比(即大控制流量與小控制流量之比)為100:1以上。
④規格范圍大、系列多。
從浮動球與固定球方面來看，更傾向于使用固定球，即球帶耳軸支撐。礁P0做
當口徑大于DN150時，多的使用是固定球閥。這是考慮到這種口徑閥門其球體的質量很大，約在50kg以.上，如果采用浮動球，球體壓在密封座上，操作時就會對密封座產生很大的磨損。相反固定球沿流道軸向密封，就不會對密封座產生那樣大的磨損。
