安裝調節閥應該有4種考慮

發布時間：2022-10-24

（1）調節閥性能的考慮

在設計調節閥的入口和出口的配管時，謹慎的做法是把調節閥作為一個可變孔板來考慮。對管道孔板組合件的配管建議如下。

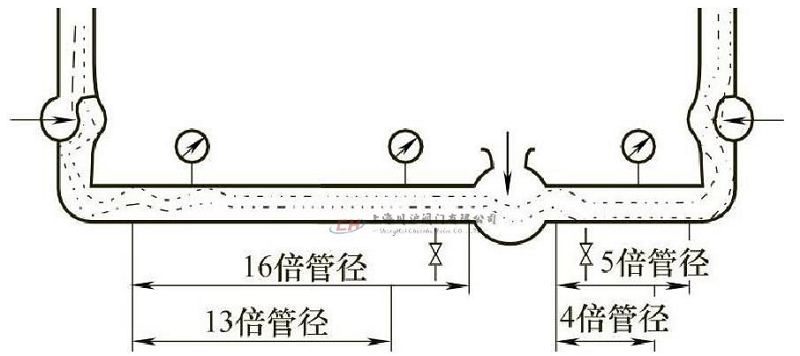

圖1 調節閥安裝示意圖

①使入口配管能夠達到大限度的直管段長度，并與其他配管要求一致。經驗的直管段長度是10～20倍管道直徑。對于小管線這是容易做到的，但是一般公稱尺寸大于DN125的管線就不可能做到。然而，閥門入口直管段長度愈長，將得到愈好的閥門性能。
②如果可能，出口配管應有3～5倍管道直徑的直管段。
③閥門的入口直管段使得流體在穩定的壓力下進入閥門。這樣，閥門所處的每一位置或者換句話說對于每個新孔板的開度，其穩定的入口壓力將保證得到一個穩定的和可再現流量。圖1表示了一種良好的流動方式，而圖2表示的流通方式則不好。
④注意圖1壓力表的位置，在這個位置上，壓力表指示一個穩定的、真實的壓力，而不是壓力頭加上或減去速度頭。這個速度頭是由于不均勻流動曲線所引起的。就檢查流體系統故障來說，上游和下游壓力的精確測量實際上是特別重要的。對調節閥壓力降的正確測量，加上觀察閥門的位置就可判斷這個閥的運轉是否符合設計要求，或者是否由于內部有故障需要切斷和修理。
⑤壓力調節閥的上游或下游取壓點的位置一定要遵守上面的建議，保證檢測精度和穩定壓力，使其不受管件干擾的影響。

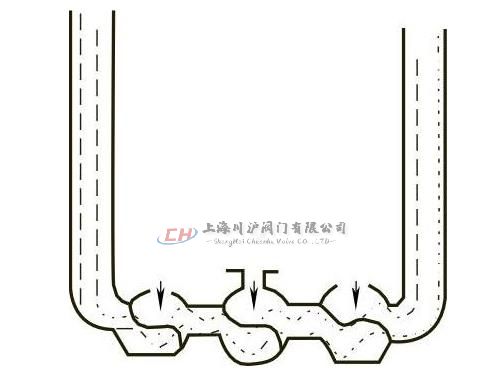

圖2 調節閥安裝示意圖

（2）手動操作的考慮

調節閥的安裝位置要考慮以下因素，以便于手動操作。

①閥門的安裝位置是否便于操作人員手動操作，與此同時，操作人員是否能夠看著指示器上顯示的參數來操作閥門？
②如果要手動控制液位，操作人員是否能夠看見儲罐上的玻璃液位計？
③操作人員能否通過觀察管線上的壓力表或閥桿移動指示件來確定閥桿移動的變化大��？
④是否可利用其他參數的指示器使操作人員能預料到參數的變化？例如，操作人員正在調節鍋爐給水流量，他是否能直接觀察蒸汽壓力表，按照蒸汽壓力表或流量表指示的蒸汽流量的增加或減小，提前調節需要的進水量的大��？
⑤如果要用旁路閥來進行手動操作的話，那么，旁路閥門的相對流量特性的行程要與調節閥選擇一樣。
⑥手控旁通閥和隔離閥對無手輪機構的氣動調節閥或雖有手輪機構但屬重要的調節系統的場合，可酌情采用旁路，安裝切斷閥及旁路閥。旁路組合形式較多，現舉常用的4組方案（圖3）進行比較。

如圖3（a）所示，這是過去習慣采用的方案，旁路可以自動放空，但由于兩個切斷閥在調節閥一根管線上，難于拆卸、安裝，且所占空間大。

如圖3（b）所示，這種方案比較好，布置緊湊，占地面積小，便于拆卸。

如圖3（c）所示，這種形式也比較好，便于拆卸，但占地面積比圖13-3（b）所示方案大一些。

如圖3（d）所示，這種方案只適用于小口徑的調節閥，否則，執行器安裝位置過高，裝拆均不方便。

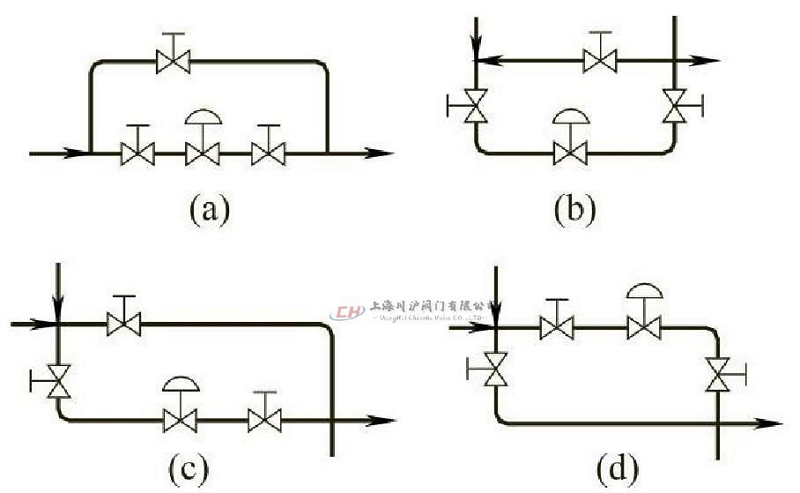

圖3 調節閥安裝示意圖

（3）可接近性的考慮

調節閥安裝時，必須考慮到調節閥就地維修或按日常計劃拆卸的可能性。維修費用在很大程度上取決于閥門的可接近程度，尤其是高空閥更要注意。有的管道設計連維修人員都不好接近，又怎樣好安裝、維護呢？同時，還需要考慮調節閥維護時所需的空間。

①需要卸下帶有閥桿的閥芯的頂部組件的閥門上方應留空隙。
②如果要卸下底部法蘭和閥桿、閥芯部件時，閥門的底部應留空隙。
③在卸下閥門配件如手動操作器、執行機構、電磁閥、閥門定位器等時，閥門的側面應留空隙。
④為便于卸下閥體法蘭上的螺栓應留空隙。這個空隙尺寸經常很少提供，設計人員在設計異徑管連接調節閥入口和出口配管時必須考慮這個空隙尺寸。對大口徑閥，特別是在高空管道上的閥，忽略這個問題，將給維修時閥的裝卸帶來非常大的困難。

（4）安裝費用的考慮

調節閥的配管設計要考慮許多因素。這些因素的基本要求是:在調節閥的使用期間，調節閥的總費用小而性能好。因此，從調節閥的經濟性和使用上，認真考慮下面列舉的一系列問題是非常有用的。

①怎樣設計閥門的入口和出口配管？

②應當用多長的直管段？

③應當使用多大的管線尺寸？

調節閥的配管設計首先要研究總體的配管設計。配管設計一般要滿足壓力規范、腐蝕和磨損的要求、噪聲級的要求以及工廠發展的要求。下述的流體流動速度是典型的:液體1.5m/s，蒸汽30～37.5m/s，氣體70～ 120m/s。

管材價格以及制造費用對選擇管線大小的影響很大。高壓不銹鋼配管系統要求焊接、進行應力消除和射線檢查，可以容許選擇更高的管線流速。據文獻記載，高壓高溫的蒸汽流速大于120m/s，給水流速12m/s。

a.是否需要異徑管？下游側配管是否要擴徑以滿足流體的膨脹？
b.是否需要切斷閥？如果要，什么型號？尺寸多大？
c.要不要旁路閥？如果要，什么型號？尺寸多大？
d.調節閥應當安裝在與感測元件有關的管線的什么位置上？
e.調節閥要安裝在什么高度上才便于操作人員操作？
f.調節閥的安裝位置在維修和手動操作時，人是否能過得去？在正常操作中是否可以看到閥桿位移指示？
g.調節閥是否靠近手動操作所需要的設備或指示器？
h.在調節閥操作的任何階段是否會傷害人員和損壞設備？
i.要不要放空和排放閥門？如果要，要幾個，什么型號，多大尺寸，要安裝在什么地方？這些閥門的配管是否需要接到一個安全的地點？
j.要不要壓力表？如果要，要幾個，安裝在什么地方，如何配管？
k.是否需要泄壓裝置？如果要，多大尺寸，安裝在哪里？
l.是否需要管線過濾器？如果要，是在工廠建設時裝上，還是在裝置停工和停用待修之后再裝上？
m.需要什么型號的管件？
n.應使用什么樣的結構材料？
o.安裝配管必須滿足什么規范？
p.閥門是否需要保溫？
q.閥門是否需要安裝伴熱管線？
r.如果調節閥不能垂直安裝，要選擇什么方位安裝？
s.調節閥應當如何支撐？
t.對于氣動和液壓的管線和輔助設備有什么要求？
u.如果調節閥已被拆卸，有什么方法可以隔斷氣動或液壓配管和輔助設備？這些配管和輔助設備是否要單獨支撐？與電動調節閥連在一起的電氣設備也必須有同樣的考慮。
v.是否需要疏水閥，如果要，裝在什么地方？
w.是否需要取壓管嘴，如果要，取壓點將選在什么地方，取壓閥要多大，要什么型號的？
x.調節閥是否會受到運輸車輛損壞，如果可能，將怎樣保護？
y.有什么防震和防火的措施？
z.閥縮徑還是用異徑管？

在許多情況下，選擇的管線要大一些以適應將來工廠的發展。這樣，新建工廠的調節閥可以比安裝調節閥的管線尺寸小一級或兩級。此時，選擇調節閥有兩種方法:①選擇與管線同樣大小調節閥用小直徑的閥內件。例如， DN100的閥用dg 50mm的閥內件；②選擇計算所得的小的調節閥，再用異徑管與管道連接。

應選擇哪一種方法一般是通過對閥門、配管和要求的費用分析決定。壓力降關系到泵和動力的費用。

推薦選用與管線同徑的調節閥用小的閥內件的方法。除非費用的分析表明選用小直徑的調節閥的方法有很大的優越性，對于DN50或更小的管線，習慣上在許多工業過程中都選擇與管線同徑的調節閥。

切斷閥、旁路閥的推薦尺寸。在許多工業過程中，普遍的做法是安裝切斷閥的旁路閥，以適應設備連續操作的需要。切斷閥用來隔離調節閥，而當調節閥在維修時使用旁路閥。也有一些不使用切斷閥的例外，由于增加一個或多個切斷閥，就要增加一個或多個切斷閥的費用。某些工藝配管可能只裝一個切斷閥就能起到在維修時隔離調節閥的全部作用。某些重要的工藝過程不能允許粗心大意打開旁路閥或關閉切斷閥。

在大多數情況下考慮到費用，都采用和表13-1建議相似的小的切斷閥和旁路閥尺寸。
