想對管夾閥有更多的了解不妨看看本篇吧

管夾閥分支撐套筒和無支撐套筒兩類。無支撐套筒類有上海川滬VF系列管夾閥，支撐套筒系列有上海川滬手動管夾閥GJ41X、氣動管夾閥GJ641X、電動管夾閥GJ941X系列。套筒可以根據現場介質和客戶要求選擇合適的材質，套筒具備耐磨型、耐溫型、耐腐蝕型等特性。

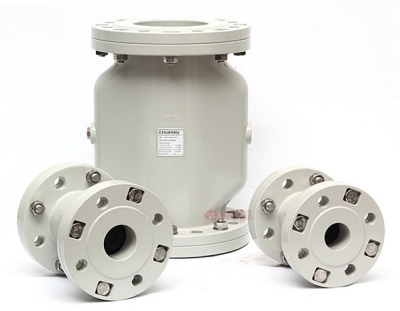

VF系列管夾閥

上圖是無支撐套筒的管夾閥，這是常用的管夾閥。一個彈性套筒安裝在一個對開金屬閥體內，使流體只與套筒接觸.金屬閥體是鑄鐵或鋁材料的壓力容器，操作的氣壓應比流體壓力大。套筒的通徑與管道通徑一致管夾閥全開時，閥兩端沒有壓降.套筒與閥體之間用壓縮空氣、液體或工藝流體加壓。當壓力擠壓套筒時，套筒管道對流體產生限制，形成壓降，調節流體流量、壓力消失時，在套筒彈性力作用下恢復原形、這類管夾閥適用于DN25~DN1200mm，可含固體顆粒的流體。

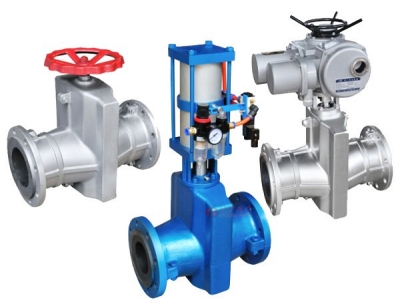

手動管夾閥GJ41X、氣動管夾閥GJ641X、電動管夾閥GJ941X系列

支撐套筒的管夾閥由一個等高的帶插槽的管道支撐，它被密封在壓力箱內。支撐管被一個成型的封堵分為進口和出口，封堵用于防止流體直接進人管道。進入閥門的流體被迫通過插槽徑向流出管道。以該方法升起彈性套筒離開它環繞的閥座，流體必須徑向流動返回管道，排出閥門。流體壓力提升套筒，使其脫離支撐管閥座。流體的力由控制流體的壓力和彈性套筒產生的彈性力抵消。這類管夾閥適用于額定工作壓力一10MPa，DN≤300mm 的清潔流體。

套筒應選用熱塑性，并具有良好耐磨性和化學相容性的彈性材料，例如，氯化丁基橡膠、乙丙橡膠、氯丁橡膠、聚氨酯和氟橡膠等。

管夾閥的特點如下。

① 可調比較小，根據套筒的結構，一般為8～26。
② 沒有閥桿和填料等，密封性好，可達氣泡密封的要求。
③ 可處理夾帶固體的流體。
④ 對開式管夾閥，由于套筒的故障會造成被控流體外泄等嚴重事故。
⑤ 受彈性材料的限制，耐溫和耐壓性差，一般連續應用的溫度不應超過 200℃。
