ZASP電動智能型調節閥

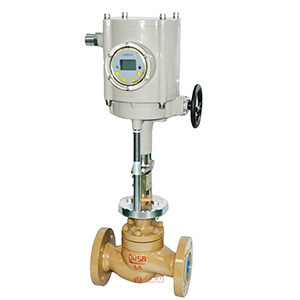

電動智能型調節閥 電動智能型調節閥

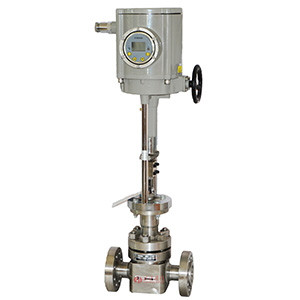

電動智能型調節閥 電動智能型調節閥(高壓）

一、電動智能型調節閥 概述

　　 ZASP電動智能型調節閥,由2SB系列智能直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。2SB智能型電動執行器帶液晶顯示面板，可以直觀的看到閥門開度大小和控制信號大小，控制面板有按鍵可以實現現場對閥門開度大小的控制具有現場操作功能，極大的擴展了電動調節閥的適用場合和范圍。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

二、電動智能型調節閥 主要零件材料及結構圖

1 閥體 WCB CF8 CF8M CF3M
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 導向套 WCB CF8 CF8M CF3M
5 閥蓋 WCB CF8 CF8M CF3M
6 閥桿 304 304 316 316L
7 填料 PTFE/柔性石墨
8 彈簧 65Mn 304 316 316L
9 螺母 304 304 316 316L

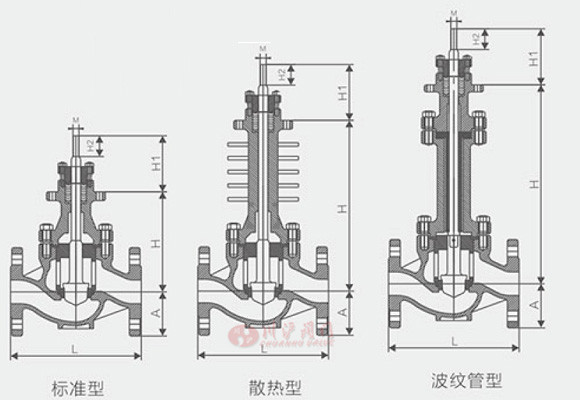

三、電動智能型調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、電動智能型調節閥 主要技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17～+250℃)、伸長I型(+250～+450℃)、伸長II型(-45-100℃)、伸長II型(-100-196℃)、波紋管密封型(成型式或焊接式)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯
流量特性 直線性、等百分比
配置執行器類別 2SB型電動智能型執行器
執行器參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手輪
環境溫度：-25～+70℃、環境濕度：≤95%

五、電動智能型調節閥 主要性能指標

項目 指標值
基本誤差％ 配3810L±2.5； 帶定位器 ±1.0
回差％ 配381L ±2.0； 配PSL±1.0
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 30:1
額定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

六、電動智能型調節閥 外型尺寸

ZSP電動智能型調節閥( 外型尺寸圖）
公稱通徑
DN		 結構長度L 高度H H1 H2 A M
PN16/25
(150lb)		 PN40
(300lb)		 PN63
(600lb)		 標準型 伸長I型
(散熱片式)		 伸長II型
(低溫式)		 波紋管型
DN15/20 184 194 206 130 240 300 270 95 35 52.5 M12*1.25
DN25 184 197 210 140 250 310 280 95 35 57.5
DN32 200 210 220 155 265 325 295 95 35 70
DN40 222 235 251 170 280 340 340 95 35 75
DN50 254 267 286 180 290 350 350 95 35 82.5
DN65 276 292 311 220 350 410 475 110 45 92.5 M16*1.5
DN80 298 317 337 230 360 420 485 110 45 100
DN100 352 368 394 245 375 435 500 110 45 117.5
DN125 410 425 440 295 455 525 645 135 55 140 M20*1.5
DN150 451 473 508 325 485 555 675 135 55 160
DN200 600 600 650 385 545 615 735 135 55 210
DN250 673 708 752 470 650 725 950 170 60 260 M24*1.5
