如何調校氣動調節閥

在生產現場，氣動調節閥調校的主要項目有基本誤差、回差、始終偏差、額定行程偏差、泄漏量等。

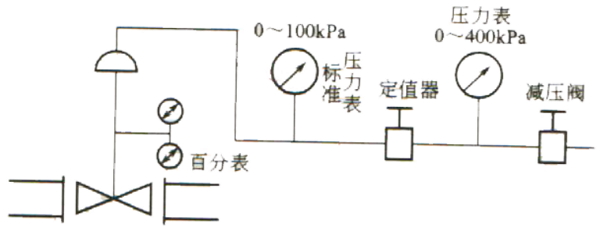

調校所需設備為過濾減壓閥、普通壓力表、定值器、標準壓力表、百分表等。

如何校驗氣動調節閥的基本誤差、回差、始終點偏差？
1.基本誤差
將規定的輸入信號平穩地按增大或減小方向輸入執行機構（或定位器），測量各點所對應的行程值，計算出實際"信號-行程"關系同理論關系之間的各點誤差，其大值即為基本誤差。檢驗點應至少包括信號范圍0%、25%、50%、75%、100%這五個點。測量?jī)x表基本誤差應小于被校驗閥門基本誤差限的1/4.
2.回差 方法同1 在同一輸入信號上所測得的正反行程的大差值即為回差。
3.始終偏差 方法同1，信號的下線處的基本誤差即為始點偏差，信號的上線處的基本誤差即為終點偏差。

如何減壓氣動調節閥的額定行程偏差？
將120%信號加入執行機構氣室，從100%-120%信號閥桿再走的行程與額定行程之比即為額定行程偏差（其目的是保證氣閉閥能關閉到位）。

如何校驗氣動調節閥的泄漏量？
試驗介質為10-50℃的清潔氣體（空氣或氮?dú)猓┗蛞后w（水或煤油）。
試驗壓力A程序?yàn)椋寒?dāng)閥的允許壓差≥350KPa時，試驗壓力均按350KPa做，允許壓差＜350KPa時按允許壓差做。B程序按調節閥的大工作壓差做。試驗信號壓力應確保閥門處于關閉狀態。
在A程序時，氣開閥執行機構信號壓力為零；氣閉閥執行機構信號壓力為輸入信號上限值加20KPa，兩位式閥門執行機構信號壓力應為設計規定值。在B程序時，執行機構信號壓力均為設計規定值。
試驗介質應按規定流向假如閥門內，閥出口可直接通大氣或鏈接出口通大氣的低壓頭損失的測量裝置，當確認閥門和下游各鏈接管道完全充滿介質后方可測取泄漏量。
